Metric in Semantic Segmentation

Dice Coefficient

  • 定义：Dice系数，是一种集合相似度度量函数，通常用于计算两个样本点的相似度（值范围为[0, 1]）。用于分割问题，分割最好时为1，最差为0。（可解决样本不均衡问题）

  • 计算公式：

    其中 $\left | X \cap Y \right |$ 是表示 X 和 Y 的交集（逐像素相乘后相加），$\left | X \right | $ 和 $ \left | Y \right |$ 表示其元素的个数（逐像素（Or平方）相加）。在计算的时候一般会加一个smooth，防止分母出现0

  • Dice loss = 1 - Dice

  • 代码实现1（简单）：

    1
    2
    3
    4
    5
    6
    7
    8
    # H*W，只针对二维，多类多batch分开计算
    def dice_coeff(pred, target):
        smooth = 1.
        num = pred.size(0)
        m1 = pred.view(num, -1)  # Flatten
        m2 = target.view(num, -1)  # Flatten
        intersection = (m1 * m2).sum() # 计算交集
        return (2. * intersection + smooth) / (m1.sum() + m2.sum() + smooth)

  • 代码实现2（标准）：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    # H*W
    def dice_coeff(input: Tensor, target: Tensor, reduce_batch_first: bool = False, epsilon=1e-6):
        # Average of Dice coefficient for all batches, or for a single mask
        assert input.size() == target.size()
        if input.dim() == 2 and reduce_batch_first:
            raise ValueError(f'Dice: asked to reduce batch
            					but got tensor without batch dimension (shape {input.shape})')

        if input.dim() == 2 or reduce_batch_first:
        	# torch.dot 点乘，对应元素相乘后相加，一个值，分子交集
            inter = torch.dot(input.reshape(-1), target.reshape(-1))
            # 分母，并集
            sets_sum = torch.sum(input) + torch.sum(target)
            if sets_sum.item() == 0:
                sets_sum = 2 * inter
            return (2 * inter + epsilon) / (sets_sum + epsilon)
        else:
            # compute and average metric for each batch element
            dice = 0
            for i in range(input.shape[0]):
                dice += dice_coeff(input[i, ...], target[i, ...])
            return dice / input.shape[0]

    def multiclass_dice_coeff(input: Tensor, target: Tensor,
    						  reduce_batch_first: bool = False, epsilon=1e-6):
        # Average of Dice coefficient for all classes
        assert input.size() == target.size()
        dice = 0
        for channel in range(input.shape[1]):
            dice += dice_coeff(input[:, channel, ...], target[:, channel, ...],
            				   reduce_batch_first, epsilon)

        return dice / input.shape[1]

    def dice_loss(input: Tensor, target: Tensor, multiclass: bool = False):
    	# 在调用的时候，groud-truth若是多类别，需要进行one-hot编码
    	# 【B,C,H,W】target and input
        # Dice loss (objective to minimize) between 0 and 1
        assert input.size() == target.size()
        fn = multiclass_dice_coeff if multiclass else dice_coeff
      return 1 - fn(input, target, reduce_batch_first=True)

Mean Intersection over Union

  • mIoU：Mean Intersection over Union，均交并比，为语义分割的标准度量。其计算所有类别交集和并集之比的平均值.

  • 先验提示：

    • TP(真正): 预测正确, 预测结果是正类, 真实是正类
    • FP(假正): 预测错误, 预测结果是正类, 真实是负类
    • FN(假负): 预测错误, 预测结果是负类, 真实是正类
    • TN(真负): 预测正确, 预测结果是负类, 真实是负类 # 跟该类别无关,所以不包含在并集中

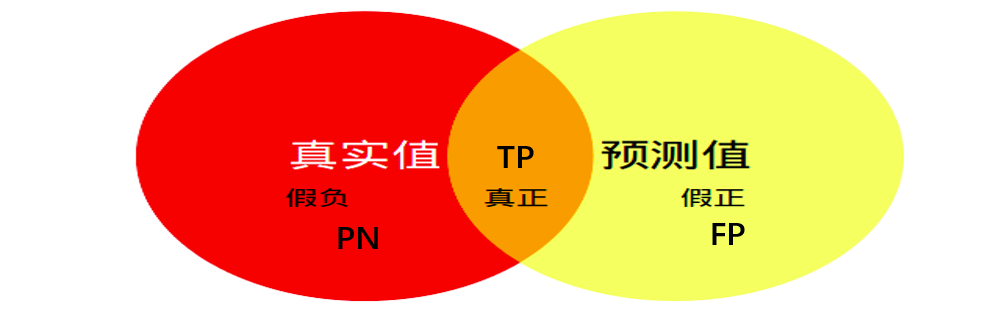

  • mIoU的计算：直观理解，计算两圆交集（橙色部分）与两圆并集（红色+橙色+黄色）之间的比例，理想情况下两圆重合，比例为1

  • 计算：

    • 先求混淆矩阵：K 分类问题就会生成 K * K 的混淆矩阵。

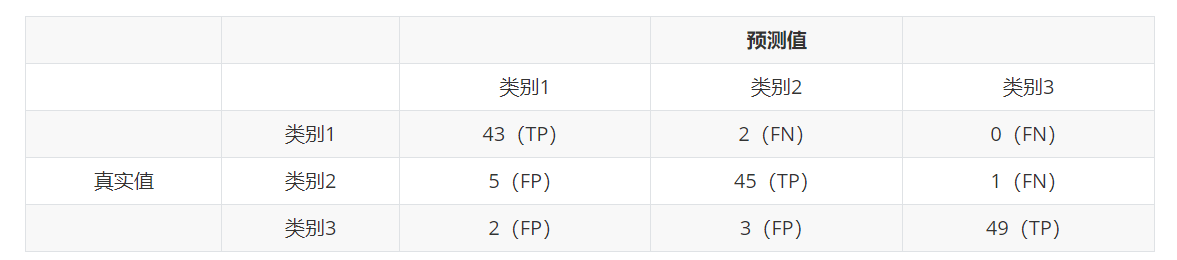

      假设有150个样本数据，预测类别1，2，3各有50 个，分类结束的混淆矩阵为上：

      每一行之和表示该类别的真实样本数量，每一列之和表示被预测为该类别的样本数量

    第一行说明有43个属于第一类别的样本被正确预测为了第一类，有两个属于第一类别的样本被错误预测成为了第二类。

    • 再求 mIoU：

      mIoU = 混淆矩阵对角线的值 / (混淆矩阵的每一行再加上每一列，最后减去对角线上的值)

      混淆矩阵: 对角线上的值的和代表分类正确的像素点个数(preb与target一致),对角线之外的其他值的和代表所有分类错误的像素的个数。

      混淆矩阵矩阵中 (x, y) 位置的元素代表该张图片中真实类别为 x ,被预测为 y 的像素个数。

    • 代码：

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      # 1先求混淆矩阵
      def _fast_hist(self, label_pred, label_true):
              # 找出标签中需要计算的类别,去掉了背景
              mask = (label_true >= 0) & (label_true < self.num_classes)
              # np.bincount计算了从0到n**2-1这n**2个数中每个数出现的次数，返回值形状(n, n)
              hist = np.bincount(self.num_classes * label_true[mask].astype(int) +
                                  label_pred[mask], minlength=self.num_classes ** 2)
                                  .reshape(self.num_classes,self.num_classes)
              return hist
      # 2根据混淆矩阵求mIoU
      # 输入：预测值和真实值 [batch_size, H, W]
      # 语义分割的任务是为每个像素点分配一个label
      def ev aluate(self, predictions, gts):
          for lp, lt in zip(predictions, gts):
          assert len(lp.flatten()) == len(lt.flatten())
          self.hist += self._fast_hist(lp.flatten(), lt.flatten())
          # miou
          # 每个类别 iou
          iou = np.diag(self.hist) / (self.hist.sum(axis=1) + self.hist.sum(axis=0) np.diag(self.hist))
          # 取平均值
          miou = np.nanmean(iou)

  • 常用求mIoU代码：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    # 输入 pred，target 【B,H,W】
    # 第一种方式 比较合适我理解
    def iou_mean(pred, target, n_classes = 1):
        # n_classes ：the number of classes in your dataset,not including background
        # for mask and ground-truth label, not probability map
        ious = [] #每个类别的 IoU
        iousSum = 0
        pred = pred.view(-1)
        target = target.view(-1)
        # Ignore IoU for background class ("0")
        for cls in range(1, n_classes+1):
          	pred_inds = pred == cls
            target_inds = target == cls
            # Cast to long to prevent overflows
            intersection = (pred_inds[target_inds]).long().sum().data.cpu().item()
            union = pred_inds.long().sum().data.cpu().item()
            		+ target_inds.long().sum().data.cpu().item() - intersection
            if union == 0:
              ious.append(float('nan'))  # If there is no ground truth, do not include in evaluation
            else:
              ious.append (float(intersection) / float(max(union, 1)))
              iousSum += float(intersection) / float(max(union, 1))

          return iousSum/n_classes  # mIoU

    # 第二种方式
    # 'K' classes, output and target sizes are N or N * L or N * H * W, each value in range 0 to K - 1.
    def intersectionAndUnion(output, target, K, ignore_index=255):
        assert output.ndim in [1, 2, 3]
        assert output.shape == target.shape
        output = output.reshape(output.size).copy()
        target = target.reshape(target.size)
        output[np.where(target == ignore_index)[0]] = ignore_index
        intersection = output[np.where(output == target)[0]]
        area_intersection, _ = np.histogram(intersection, bins=np.arange(K + 1))
        area_output, _ = np.histogram(output, bins=np.arange(K + 1))
        area_target, _ = np.histogram(target, bins=np.arange(K + 1))
        area_union = area_output + area_target - area_intersection

        ious = area_intersection / area_union+epsilon  # 是一个array，代表每个类别的IoU
        mIoU = np.nanmean(ious)  # mIoU

  • Dice和IoU的联系：

    其中在 Dice 中 $\left | X \cap Y \right |$ 就是 TP，$\left | X \right |$ 假设是ground-truth的话就是 FN+TP，$\left | Y \right |$ 假设是预测的 mask的话就是 TP+FP：

    得到：

    根据在【0，1】值域中的函数图像，可以发现：

    • IoU和Dice同时为0，同时为1；这很好理解，就是全预测正确和全部预测错误
    • 在相同的预测情况下，可以发现Dice给出的评价会比IoU高一些
